全自动汽-水换热机组使用说明

1.机组的启动：

⑴.检查系统无敞口等不正常情况，开启供、回水总阀。

⑵.开启自来水至补水箱补水阀，向补水箱补水至满水（参照补水箱玻璃水位计），开启补水泵的进口阀门（全开），补水泵的出口阀门开启1/3～1/2，打开补水泵放气阀放气排净水泵腔内的空气，而后开启补水泵，检查补水泵电流、声音、振动等一切正常后，调节补水泵出水阀的开度大小使补水泵的电流、声音、震动一切正常，并保持补水箱内一定的水位。

⑶.在补水过程中，要经常打开换热机组或室内管道供回水高点上的放气阀，不断将换热机组及室外整套系统内的空气排出。

⑷.当换热机组上的回水压力达0.2～0.25MPa时，开启循环水泵进水阀门（全开），打开循环泵泵体上的放气阀将水泵腔内的空气排净，再开启循环水泵，检查循环泵电流、声音、振动等一切正常后，开启循环泵出水阀门（开启2/3～3/4），系统冷态循环，检查系统无泄漏、不畅通等现象。

⑸.调整回水定压阀以及回水定压阀下面的调整阀，使回水定压阀开启动作范围在0.2～0.3MPa左右，并使换热机组供水压力稳定在0.4MPa左右；关闭自来水至补水箱的补水阀，同时也关停补水泵。

⑹. 这样冷态循环20～40分钟，运行一切正常后，开启换热器上的疏水口（即蒸汽冷凝水出口）到疏水箱的阀门，而后缓慢开启蒸汽进汽阀，并随着调整蒸汽阀门时也随之调节疏水泵出口阀门的开度大小，使换热器上的管壳压力表始终保持在零压或微正压的状态，每隔10分钟左右逐渐开大蒸汽阀门，使供水温度缓慢提高，直至达到我们需要的供水温度。在温度提升过程中，要使蒸汽的流量缓慢均匀增大或减小，不可使蒸汽流量变化过大；并不断调节疏水泵出口阀门的开度大小，使换热器上的管壳压力表始终保持在零压或微正压的状态。

⑺.根据供水压力的变化，调整电接点压力表的下限指针和上限指针的位置（一般情况下，电接点压力表的下限指针调整在0.20MPa，上限指针调整在0.28MPa左右），并使补水开关打在自动档上，使补水泵自动开启和停止；同样也是根据换热机组的供水压力调整回水定压阀下面的调节阀门和定压阀弹簧的松紧状态，控制回水自动排水量的大小，确保供水压力的基本平稳恒定。

2.机组的运行：

⑴.换热机组供水压力过高，将回水定压阀下面的调整阀门开大，同时将回水定压阀顶部的弹簧顶杆松开，使其排水量增大，将多余的水排出，压力会缓慢降下来，直到调整到我们需要的压力。（要使压力瞬间下降时，可将回水除污器上的排污阀门瞬间打开一段时间，压力即可瞬间下降）。

⑵.换热机组供水压力过低，一是将回水定压阀下面的调整阀门关小，同时将回水定压阀顶部的弹簧顶杆拧紧几扣，使其排水量减少，压力会缓慢上升，直到调整到我们需要的压力，二是通过补水泵向系统内补水也可使压力上升。

3.机组的停止：

⑴.首先关闭蒸汽进汽阀。

⑵. 关闭循环水泵出水阀，停止循环水泵运行。

⑶. 关闭供回水总阀，并关掉电气开关

4.事故处理：

⑴.运行中回水压力下降：首先向系统内手动或自动补水，再查找泄漏原因并及时处理。

⑵. 一台循环泵出现故障，应立即切换到另一台循环泵工作。

⑶. 系统停电或出现短时不可排除的异常现象，应立即关闭蒸汽进汽阀和换热器汽侧疏水阀，停止机组运行；并恢复电源和排除故障。

    ⑷. 系统压力不断升高，说明循环系统水力失衡，将回水定压阀的定压螺杆逐渐松开，增大其泄水量，当降到设定值时，在调节其定压螺杆使系统压力稳定在设定值位置。

压力表读数说明

1.压力表简介：

压力表是指以弹性元件为敏感元件，测量并指示高于环境压力的仪表，应用极为普遍，它几乎遍及所有的工业流程和科研领域。在热力管网、油气传输、供水供气系统、车辆维修保养厂店等领域随处可见。尤其在工业过程控制与技术测量过程中，由于机械式压力表的弹性敏感元件具有很高的机械强度以及生产方便等特性，使得机械式压力表得到越来越广泛的应用。

2.读数说明：

如上图所示，先看压力表的量程单位，本表为MPa（兆帕斯卡），满度读数为1.6，即1.6MPa；精度为0-0.4MPa之间有8个刻度，即每个刻度为0.4÷8=0.05MPa，也就是压力表盘上的一个小格就代表0.05MPa。读数时看看读数指针（图中的黑色指针）在什么位置，数一数从0刻度到指针的指示位置共有多少个小刻度然后乘以精度0.05MPa即为被测压力系统的实际压力。

注：1MPa（兆帕或兆帕斯卡）=10Kgf（公斤力）=100mH₂O（米水柱）

    即：0.1MPa=1Kgf（公斤力）=10 mH₂O（10米水柱压力）

3.安装接口：

压力表安装尺寸为：丝接，M20×1.5

4.使用注意：

（1）、仪表必须垂直：安装时应使用17mm扳手旋紧，不应强扭表壳；运输时应避免碰撞；

（2）、仪表使用宜在周围环境温度为-25~55℃；

（3）、使用工作环境振动频率<25HZ，振幅不大于1mm；

（4）、使用中因环境温度过高，仪表指示值不回零位或出现示值超差，可将表壳上部密封橡胶塞剪开，使仪表内腔与大气相通即可；

（5）、仪表使用范围，应在上限的1/3～2/3之间；

（6）、在测量腐蚀性介质、可能结晶的介质、粘度较大的介质应加隔离装置。

电接点压力表使用说明

1.电接点压力表简介：

电接点压力表由外壳、测量系统、指示部分、电接触组、调节装置和出线盒等部分组成；适用于测量无腐蚀性的液体、气体、空气等介质压力，仪表与相应的电器（如 继电器、接触器等）配套使用即能对被测（控）压力系统实现自动控制和发信（报警）的目的。

2.使用说明：

为使仪表能达到自动控制压力和发信的目的，仪表必须与相应的电器配套使用，仪表的接线端子如下图所示：

（1）、上面的指针是上限，下面的指针是下限，中间的黑色指针指示是实际压力的数值。实际压力在上限之上时，与上限接通，与下限断开。实际压力在上下限之间时，公共端与上限，下限都断开。实际压力在下限之下时，公共端与下限接通，与上限断开， 电接点压力表就是控制上下限压力用的。

（2）、在压力到达（或开机时低与）下限时，电接点压力表的活动触点（电源共公端）与下限触头接通，1#继电器动作，并形成自保电路， 其1#继电器常开触头闭合驱动，电动机得电运转。 当压力到达上限时，活动触点与上限触头接通，2#继电器动作，其常闭触头断开，切断1#继电器供电，其常开点断开，电机断电停转。

（3）、根据电接点压力表的使用说明书中上限、下限、公共端的线号位置标记和电器控制电路图中的上限、下限、公共端的线号位置标记对应接好线；（注：不同厂家生产的电接点压力表的上限、下限、公共端的线号位置标记有所差异，一定仔细对照说明书接线）。接好线后，用一字型螺丝刀将电接点压力表的上限和下限调整到要调整的位置，如上图所示电接压力表的下限设定值为0.2MPa，上限设定值为0.4MPa。

3.安装尺寸：

电接点压力表安装尺寸：丝接，M20×1.5

4.使用与维护：

（1）、仪表必须垂直安装；安装时应使用17mm扳手旋紧，不应强扭表壳；应避免碰撞。

（2）、仪表使用宜在周围环境温度为-40－70℃。

（3）、使用工作环境振动频率<25HZ，振幅不大于1mm。

（4）、使用中因环境温度过高，仪表指示值不回零位或出现示值超差，可将表壳上部密封橡胶塞剪开，使仪表内腔与大气相通即可。

（5）、仪表使用范围，应在上限的1/3～2/3之间。

（6）、在测量腐蚀性介质、可能结晶的介质、粘度较大的介质应加隔离装置。

远传压力表使用说明：

1.远传压力表简介：

电阻远传压力表适用于测量对铜及铜合金不器腐蚀作用的液体、蒸汽和气体等介质的压力。因为在仪表内部设置—滑线电阻式发送器，故可把测值以电量值传至远离测量点的二次仪表上，以实现集中检测和远距离控制。

主要技术指标：
（1）、精确度等级：1.6
（2）、发送器起始电阻值：3~20Ω

（3）、发送器满度电阻值：340~400Ω
（4）、滑线电阻式发送器接线图
（5）、使用环境条件：-40~60℃，相对湿度不大于85%，且震动和被测(控)介质的急剧脉动应对仪表正常工作无明显影响。
（6）、温度影响：使用温度偏离20±50℃时，其温度附加误差不大于0.4%/10℃。

 西门子控制器使用说明

1.西门子RWD系列控制器简介：

2. 西门子RWD系列控制器操作说明：

（1）、控制器通电后正常工作界面，如下图所示：

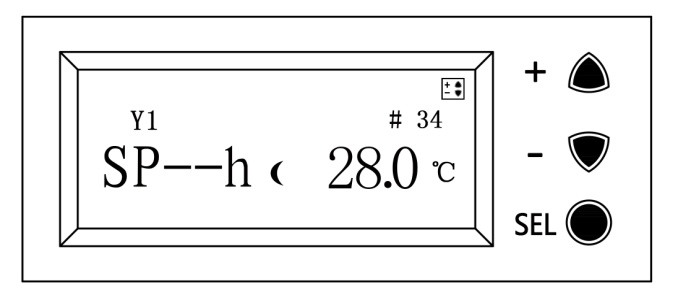

（2）、正确连线并通电后，按一下“+▲”键，出现设定白天出水温度界面，如下图所示：

再按一下“SEL●”键，上图中“28.0”度数文字闪烁，然后按“+▲”设定数值增加，即设定白天出水温度值高；或按“-   ”键设定数值减小，即设定白天出水温度值低。设定数值设定到需要的数值后，再按一下“SEL●”键，保存并确定。

（3）、再按一下“+▲”键，出现设定白天报警温度界面，如下图所示：

再按一下“SEL●”键，上图中“28.0”度数文字闪烁，然后按“+▲”设定数值增加，即设定白天报警温度值高；或按“-   ”键设定数值减小，即设定白天报警温度值低。设定数值设定到需要的数值后，再按一下“SEL●”键，保存并确定。

（4）、再按一下“+▲”键，出现设定夜间出水温度界面，如下图所示：

再按一下“SEL●”键，上图中“28.0”度数文字闪烁，然后按“+▲”设定数值增加，即设定夜间出水温度值高；或按“-   ”键设定数值减小，即设定夜间出水温度值低。设定数值设定到需要的数值后，再按一下“SEL●”键，保存并确定。

（5）、再按一下“+▲”键，出现设定夜间报警温度界面，如下图所示：

再按一下“SEL●”键，上图中“28.0”度数文字闪烁，然后按“+▲”设定数值增加，即设定夜间报警温度值高；或按“-   ”键设定数值减小，即设定夜间报警温度值低。设定数值设定到需要的数值后，再按一下“SEL●”键，保存并确定。

（6）、再按一下“+▲”键，出现主传感器实际测出水温度界面，如下图所示：

（7）、再按一下“+▲”键，出现辅传感器实际测室外温度界面，如下图所示：

（8）、再按一下“+▲”键，出现温控阀阀门开度界面，如下图所示：

（9）、再按一下“+▲”键，出现控制器报警器工作状态界面，如下图所示：

（10）、再按一下“+▲”键，出现控制器使用的曲线号界面，如下图所示：

（11）、再按 “+▲”键，直至出现温控阀正常工作界面，即完成设置，如下图所示：

完成温控阀温度设置。
